Machine à cintrer de commande numérique par ordinateur de tuyau industriel en métal formant le tube carré de rectangle

Machine à cintrer de tuyau industriel de commande numérique par ordinateur formant le tube carré de rectangle

Détail rapide :

Machine à cintrer de tube de commande numérique par ordinateur

Recourbement 3D complètement automatique

Approprié au matériel différent, acier au carbone, acier inoxydable, aluminium, cuivrez et ainsi de suite

Utilisant le circuit hydraulique importé, électricités, moteurs servo, PLC et ainsi de suite

Travail rapidement et avec précision

Description :

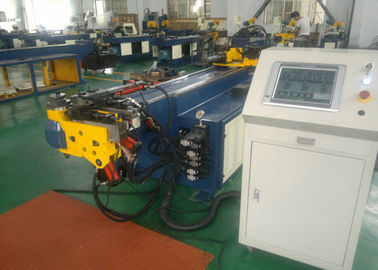

SB50CNC-TSR-3A est la cintreuse automatique du tube 3D

Le corps de SB50CNC-TSR-3A est fait par la soudure, la partie mécanique par l'assemblée ; utilisant le circuit hydraulique importé et le système de contrôle électronique.

Les caractéristiques de SB50CNC-TSR-3A sont énumérées :

1. Machine à cintrer complètement automatique et de commande numérique par ordinateur de tube ;

2. Alimentation : moteur servo équipé de la vis de boule ;

Rotation : commande de moteur servo avec le réducteur.

(les moteurs servo sont tous de Mitsubishi) ;

3. Recourbement : Moteur servo se pliant avec le réducteur ;

4. Équipé de l'axe 3 programmable ;

5. Circuit hydraulique importé, système électrique et unité de PLC ;

6. Système de lubrification automatique pour des secteurs mobiles ;

7. Système auto-diagnostique, détectant l'erreur immédiatement ;

8. Groupes multiples tuyau-pliant le stockage de l'information ;

9. Le contrôle d'interface d'écran tactile et d'humain/machine fournissent des opérations conviviales ;

10. Le ventilateur de coffret électrique et le système de refroidissement hydraulique assurent à l'équipement le travail à long terme stablement sous la haute température.

Paramètres techniques

Paramètres	SB50CNC-TSR-3A
Capacité de recourbement maximum	φ50×2 millimètre
Rayon de cintrage	35~200 millimètres
Angle de flexion	0~195°
Longueur de tuyau maximum d'agrafe	2200 millimètres
Vitesse de recourbement	70°/sec
Exactitude de recourbement	±0.15°
Vitesse d'alimentation	200~800 mm/sec
Exactitude de alimentation	±0.2 millimètre
Vitesse tournante	270°/sec
Exactitude tournante	±0.15°
Puissance tournante de moteur	750W
Puissance de moteur d'alimentation	1500W
Puissance de moteur principal	5.5Kw
Pression hydraulique de système	12MPa
Taille	4400×1200×1300
Poids	1860kgs

Applications :

La machine SB50CNC-TSR-3A est très utilisée en tube de meubles de bureau se pliant, tube d'intérieur de meubles se pliant, tube des véhicules à moteur se pliant, tube de climatiseur se pliant, fil se pliant, recourbement de structure du siège de voiture et quelques autres industries.

Avantage compétitif :

La machine SB50CNC-TSR-3A a la conception raisonnable de corps, qui rend l'espace de recourbement plus grand.

Le circuit hydraulique stable assure le travail de machine rapide et libère des défauts hydrauliques.

Le système électrique important fait plus d'universalité et d'exactitude.

Chaque pièce de la machine SB50CNC-TSR-3A est détectée strictement avant utilisé.

FAQ :

1. Q : Êtes-vous une usine ou une société commerciale ?

A : Oui, nous sommes une usine.

2. Q : Quel certificat avez-vous ?

A : Nous avons le certificat d'OIN et de CE.

3. Q : Comment votre usine va-t-elle concernant le contrôle de qualité ?

A : Nous avons un département spécial de QC responsable de la qualité des produits.

4. Q : De quelle longueur est-elle la période de garantie ?

A : Tous nos produits ont une garantie d'an.

5. Q : Combien de capacité de production de votre société un an ?

A : Ceci dépend de vos besoins.

6. Q : Quel est le marché principal de votre société ?

A : Nous avons des clients partout dans le monde.

7. Q : Où votre usine est localisée ?

A : Notre usine est située dans la ville de Zhangjiagang, province de Jiangsu, Chine, environ 2 heures vers Changhaï en la voiture.

8. Q : Pouvons-nous visiter votre opération de machine dans votre usine ?

A : Nous avons pour posséder l'atelier, et nous attendons avec intérêt avec enthousiasme vos négociations de conseils et d'affaires de visite !

9. Q : Comment pouvons-nous visiter là ?

A : Nous offrons le service de transport quand vous arrivez dans la province de Changhaï ou de Jiangsu, Chine.
