Accueil ProduitsLe métal scie des lames

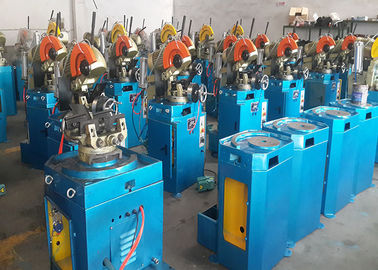

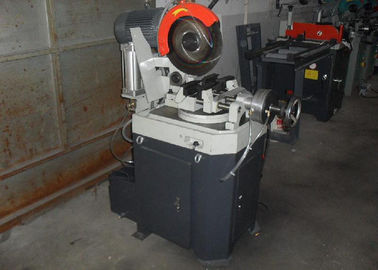

La circulaire a vu la grande vitesse de découpeuse de tuyau pour le tuyau d'acier au carbone

La circulaire a vu la grande vitesse de découpeuse de tuyau pour le tuyau d'acier au carbone

    • Circular Saw Pipe Cutting Machine High Speed For Carbon Steel Pipe
    • Circular Saw Pipe Cutting Machine High Speed For Carbon Steel Pipe
    • Circular Saw Pipe Cutting Machine High Speed For Carbon Steel Pipe
    • Circular Saw Pipe Cutting Machine High Speed For Carbon Steel Pipe
  • Circular Saw Pipe Cutting Machine High Speed For Carbon Steel Pipe

    Détails sur le produit:

    Lieu d'origine: La Chine Jiangsu
    Nom de marque: Hengyang
    Certification: ISO9001-2000
    Numéro de modèle: MC350D

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Détails d'emballage: Selon les demandes des clients
    Délai de livraison: 60 jours
    Conditions de paiement: paiement 30%advanced par TTT, 70% avant expédition
    Capacité d'approvisionnement: 20 par mois
    Contactez maintenant
    Description de produit détaillée





    La circulaire a vu la grande vitesse de découpeuse de tuyau pour le tuyau d'acier au carbone





    Détails rapides



    Condition : Nouveau point d'origine : Jiangsu Chine

    Numéro de type : Type de machine de MC350D : Découpeuse de tuyau et de tube

    Matière première : Puissance de tuyau : Hydraulique

    Certification : Système de refroidissement de CE&ISO : refroidissement par l'eau





    Aperçu de machine :



    La découpeuse de tuyau en métal de MC350D, basée sur l'introduction de la technologie de pointe étrangère, innovatrice et développent une machine de sawing automatique hydraulique, la représentation de leurs produits atteignent le niveau avancé, les diverses formes sectionnelles de sawing peuvent être acier de masse, acier inoxydable, cuivre, aluminium et d'autres profils en métal, sciant particulièrement le divers tuyau est idéal. La machine utilise le contrôle hydraulique, en sciant sans alimentation artificielle, déchargeant, son objet maintenant, version, alimentation, se rétractent automatiquement par le contrôle hydraulique, l'exactitude d'usinage, rendement élevé, approprié au fonctionnement continu à long terme.





    Quantité de coupe :



    La machine est équipée de couper le nombre de compteurs un (sur le panneau de commande principal), le nombre programmé d'objets sciant le compteur d'entrée, le montant effectif de la coupe sera montrée sur un compteur de petit écran, quand scier réel de nombre compatible au nombre préréglé, la machine cessera automatiquement de fonctionner, coupant le nombre du compteur réel est automatiquement remise à zéro à zéro.





    Paramètres techniques



    1 moteur de coupe

    YD112M-4/2 3.3/4.0kw

    Tension 2

    380V 50HZ (ligne de contrôle 110V50HZ)

    Moteur de pompe à l'eau 3

    40W

    4 applicable a vu

    Ф≤400 ennuient le trou de Pin Ф32 2-Ф11×63

    Pression d'utilisation 5

    5.5MPa

    Ouverture 6 de la bride

    140mm

    Moteur de 7 pompes à huile

    Y90L-4 1.5Kw

    Pompe de palette 8

    VPV1-20-55





    Introduction de configuration :



    Parties commande électroniques : FR.L et vanne électromagnétique sont importés de l'air TAC Taïwan ; Valve : Taïwan a importé Asada hydraulique ;

    Contacteur à C.A. : Sud-Coréen a importé Shilin ; La touche "ARRÊT" et le bouton marche est : Taïwan Tiandi ; D'autres accessoires électriques : Chint.

    Rail : Taïwan Shangyin.





    Installation et commission



    1, la machine doit être placé sur la terre de niveau, quatre pieds avec des boulons pour la fixer.

    2, ligne a été assemblés à l'intérieur de l'élimination des imperfections de machine, et la puissance (380V 50Hz, système triphasé de quatre courants) reliés, alors que la machine doit être fondue pour assurer la sécurité.

    3, confirment la direction : des lumières branchées, alors le commutateur poteau-changeant est allumées (placez à « 1" ou à « 2" position), puis diminue la direction de rotation de moteur de commutateur de pied selon la direction de la rotation d'axe et couvre des flèches cohérentes, si vous renversez l'échange n'importe quelle phase biphasée de ligne électrique





    Consignes d'utilisation



    1. a vu l'installation



    Selon la taille du matériel à scier, choisissez l'épaisseur, le diamètre et le nombre appropriés de lame de dents. Après scie la lame choisie selon les étapes suivantes pour installer la machine

    (1) le commutateur électrique est placé à.

    (2) ouvrez la couverture de sécurité de lame.

    (3) la couverture de lame de couteau enlevée, et la bride d'axe, et une couverture de lame de couteau avec un congé propre de tissu pas tous classements de sable ou de fer.

    (4) monté sur la lame, les flèches de couverture de dent dans la même direction avec le couteau, mettent le couteau sur la couverture, serrent les vis, avant de fermer à clef complètement la lame pour tirer la lame tournant dans la direction opposée, de sorte que le couteau de couverture de visage de goupille étroitement la pression sur le trou de goupille de lame, puis serrent les vis fermement.

    (5) couvrez les rails de garde de sécurité de lame, installation complète de lame. Pour enlever, contre les étapes ci-dessus.



    2. Ajustement de profondeur de course d'alimentation



    L'écrou réglable de limite, tournent alors le point fermé de soupape de commande (dans le sens contraire des aiguilles d'une montre) de sorte que de charge tête lentement vers le bas jusqu'à ce que la lame puisse couper l'objet à couper, de sorte que le chapeau d'ajustement de lame soit coupé à partir de l'objet environ 10mm environ.



    vitesse de la lame 3.Saw :



    Vitesse choisie par métal d'acier généralement doux ; tiges solides, acier inoxydable et tout autre bas facultatif. (Note : Après traitement thermique des matériaux ou de la dureté en acier HRC13 davantage, est la scie à métaux ultra-rapide indisponible a vu, autrement raccourcit la vie de lame.)



    4. La bride principale et ajustent les brides d'alimentation (voir le dessin d'ensemble et lambrissez les instructions de contrôle)



    principes (de 1) ajustement :

    A, vous pouvez vraiment maintenir l'objet.

    B, assure l'alimentation sans heurt, entrave non dure ou collé, n'affectera pas la tolérance de longueur après coupure de l'objet de finition.

    (2) étapes d'ajustement :

    A, essai pour ouvrir la bride primaire, la bride est ouvert à l'alimentation.

    B, opèrent manuellement le panneau de commande principal comportera la station de alimentation à l'avant de la bride principale.

    C, maintiennent l'objet placé au milieu.

    D, rotation de la bride de roue de main l'objet à la mort principale de dossier, roue de main et tournent alors de retour 3-4mm.

    E, tournent le bouton à la fonction manuelle sur le panneau de commande principal pour voir si le réservoir de carburant au dossier principal fait le fixage d'objet, coupant le milieu dans aucun danger et endommagent le mouvement de rotation d'objet de la lame.

    F, après l'ajustement principal de bride, ajustent les brides d'alimentation, la méthode d'ajustement pour ajuster le dossier principal rudement les mêmes, mais prêtent l'attention particulière en plus de la roue de main réglable, plus vous pouvez ajuster les blocs de bride de siège autour. Mais les pinces de alimentation dans le même dossier doivent être droites avec le seigneur.

    G, après qu'ajustiez manuellement le bouton pour libérer le dossier principal. Sera envoyé à la bride de alimentation de cylindre de bouton d'agrafe d'agrafe l'objet à remettre rétroagissent le bouton est pressé, la retraite immédiate de station d'alimentation. En ce moment le matériel de note (objet) est la bride principale se heurtent, il signifie s'il n'y a aucun bon air sur la ligne, vous doit rajusté. S'il signifie le matériel avant et après que l'ajustement sans heurt de la livraison ait été accompli.



    5. Ajustement de vitesse d'alimentation



    Sur l'arrière de la culasse d'alimentation a une valve d'ajustement d'écoulement, tournent le bouton pour ajuster le handpiece de vitesse d'alimentation. Ajustement de vitesse d'alimentation selon l'expérience, pas trop jeûner et s'effondrer dents dentelées en résultant de débris, mais également lame de scies pas trop lent et émoussé. Par exemple les barres d'acier douces amputées de diamètre de 25mm pendant environ 2-8 secondes, selon Lee ont crénelé ou émoussé peut être.



    6. Ajustement de longueur de coupe (chaque longueur d'alimentation)



    L'alimentation de la valeur de référence de machine est la longueur de la station de alimentation que la prochaine étape est pour ajuster l'échelle :

    (1) les stations de alimentation se déplaceront au premier rang ;

    (2) après alimentation de la vis plaçant la libération de bouchon ;

    (3) avec le bloc de transmission manuelle et les arrêts d'aiguille visuellement montrés à côté de la taille d'échelle ;

    (4) après conclusion de la longueur de la valeur à placer, bouchon de vis de blocage ;

    (5) après l'avant et les morceaux arrières bouchez le bouchon et les tampons peuvent régler avec précision le traitement d'alimentation combiné, afin de faciliter la taille minuscule étant employée (après alimentation il est approprié de limiter la tige de tampon, habituellement pressée dans le 13-15mm. Autrement, le tampon ne peut pas avoir les moyens des effets ou périssable)

    (6) et comme longueur moins que l'alimentation, choisissent la deuxième ou troisième alimentation, c.-à-d. la longueur de ou le × du × 3 2 fois.



    7. Le premier sawing de couteau (psilosis)



    À la fin des étapes ci-dessus pour ajuster le corps d'alimentation sur l'avant. Le panneau de commande principal composera la position automatique, la coupe du matériel de sorte que le matériel soit placé au milieu de la tête de bride ait donné sa tangente de lame environ 15mm (les mâchoires de serrage bilatérales principales mettent en boîte) et puis appuie sur le bouton sur le panneau de commande principal, la machine qui est scier démarré par semiautomatic. (Note : S'il y a la coupure sans à-coup ou le bruit peu commun et différent, pressez rapidement le panneau de commande principal du bouton hydraulique d'arrêt d'urgence, la machine arrêtera immédiatement la tête d'action de nouveau à l'extrémité supérieure de l'objet est maintenu étroitement pour empêcher. L'entrave et l'objet de scie est dangereux.)



    8. Cycle de coupe automatique



    Quand les 7 premières étapes sans à-coup, selon le panneau de commande principal, le bouton automatique, la machine qui ont commencé à alimenter le sawing de alimentation de sawing de → de → de →, l'opération de cycle automatique etc. En effectuant le travail automatiquement, l'attention devrait d'abord maîtriser le panneau de commande que le bouton sur le 15ème vont « courir » la position, de sorte que quand les insuffisances matérielles d'objet en envoyant un commutateur de proximité de limite détecte le manque d'objets façonnés et s'arrête automatiquement. La dernière victoire après arrêt du matériel, exécutent de nouveau le travail sur les nouvelles 8 étapes, action automatique de sawing de cycle.



    9. Quantité de coupe :



    La machine est équipée de couper le nombre de compteurs un (sur le panneau de commande principal), le nombre programmé d'objets sciant le compteur d'entrée, le montant effectif de la coupe sera montrée sur un compteur de petit écran, quand scier réel de nombre compatible au nombre préréglé, la machine cessera automatiquement de fonctionner, coupant le nombre du compteur réel est automatiquement remise à zéro à zéro.



    La circulaire a vu la grande vitesse de découpeuse de tuyau pour le tuyau d'acier au carboneLa circulaire a vu la grande vitesse de découpeuse de tuyau pour le tuyau d'acier au carbone
