Machine à cintrer de tuyau hydraulique avec la synchronisation de 2 ensembles fonctionnant ensemble la commande numérique par ordinateur

Machine à cintrer de tuyau hydraulique avec la synchronisation de 2 ensembles fonctionnant ensemble la commande numérique par ordinateur

    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
  • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: TMB
    Certification: CE/ISO
    Numéro de modèle: WC67Y-250x7000

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Délai de livraison: 60 jours
    Conditions de paiement: T/T.
    Capacité d'approvisionnement: 10 ensembles / mois
    Contactez maintenant
    Description de produit détaillée
    Force hydraulique: 500 TONNES Lebgth fonctionnant: 14000
    Type de Woeking: 2 fonctionnant ensemble Principe de fonctionnement: CNC

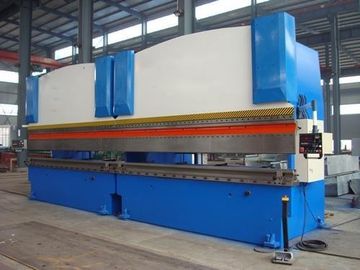

    Machine à cintrer de tuyau hydraulique avec la synchronisation de 2 ensembles fonctionnant ensemble la commande numérique par ordinateur

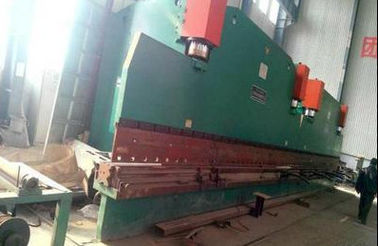

        Quand nous voulons produire le poteau léger, nous devons plier la plaque d'acier par la machine à cintrer. nous utilisons souvent la machine à cintrer de 2 ensembles pour le poteau léger très long. Deux machines peuvent travaillant ensemble à côté du contrôle hydraulique et électrique de synchronisation.

            Cet équipement modèle est principalement utilisé pour plier les matériaux en métal, sélection de moule approprié, peut être plié dans de diverses formes. Cet équipement est contrôle hydraulique, le moule est haut/bas par le cylindre.

    La mesure mécanique de bloc et de dos est équipée d'une contre- course, facile à utiliser, intuitive. Les fonctions principales de machine comme : le rapid vers le bas, ralentissement, pression gardent, le retour rapide etc., ce devrait être travail commode et fiable.

            La synchronisation hydraulique de la machine est très bonne, ainsi l'exactitude et la répétabilité fonctionnantes de placer l'exactitude sont hautes, le moule supérieur a un mécanisme de réglage fin, et peut ajuster la position de taille de chaque partie du moule, pour s'assurer que le travail de recourbement, un espace uniforme entre le supérieur et plus bas des moules, pour améliorer l'exactitude d'angle de flexion.



    Paramètres techniques



    Modèle

    Pression

      KN

    Longueur de plat

    millimètre

    Colonne

    Distance

    millimètre

    Gorge

    Profondeur

    minute

    Glissière

    Course

    millimètre

    Puissance de moteur

    kilowatt

    WC67Y40/2200

    400

    2200

    1700

    200

    100

    4

    WC67Y40/2500

    400

    2500

    1900

    200

    100

    4

    WC67Y50/2500

    500

    2500

    1900

    250

    100

    4

    WC67Y50/3200

    500

    3200

    2500

    250

    100

    4

    WC67Y63/2500

    630

    2500

    1900

    250

    120

    5,5

    WC67Y63/3200

    630

    3200

    2500

    250

    120

    5,5

    WC67Y80/3200

    800

    3200

    2500

    250

    120

    5,5

    WC67Y80/4000

    800

    4000

    3000

    250

    120

    5,5

    WC67Y100/2500

    1000

    2500

    1900

    320

    120

    7,5

    WC67Y100/3200

    1000

    3200

    2500

    320

    120

    7,5

    WC67Y100/4000

    1000

    4000

    3000

    320

    120

    7,5

    WC67Y100/5000

    1000

    5000

    4000

    320

    120

    7,5

    WC67Y125/2500

    1250

    2500

    1900

    320

    120

    7,5

    WC67Y125/3200

    1250

    3200

    2500

    320

    120

    7,5

    WC67Y125/4000

    1250

    4000

    3000

    320

    120

    7,5

    WC67Y125/5000

    1250

    5000

    4000

    320

    120

    7,5

    WC67Y160/3200

    1600

    3200

    2500

    320

    200

    11

    WC67Y160/4000

    1600

    4000

    3000

    320

    200

    11

    WC67Y160/5000

    1600

    5000

    4000

    320

    200

    15

    WC67Y160/6000

    1600

    6000

    4800

    320

    200

    15

    WC67Y200/3200

    2000

    3200

    2600

    320

    200

    15

    WC67Y200/4000

    2000

    4000

    3100

    320

    200

    15

    WC67Y200/5000

    2000

    5000

    4000

    320

    200

    15

    WC67Y200/6000

    2000

    6000

    4800

    320

    200

    15

    WC67Y250/3200

    2500

    3200

    2600

    400

    250

    18,5

    WC67Y250/4000

    2500

    4000

    3200

    400

    250

    18,5

    WC67Y250/5000

    2500

    5000

    4000

    400

    250

    18,5

    WC67Y300/4000

    3000

    4000

    3300

    400

    250

    22

    WC67Y300/5000

    3000

    5000

    4000

    400

    250

    22

    WC67Y300/6000

    3000

    6000

    5800

    400

    250

    22

    WC67Y400/5000

    4000

    5000

    4000

    400

    250

    30

    WC67Y400/6000

    4000

    6000

    4800

    400

    250

    30

    WC67Y500/6000

    5000

    6000

    4800

    400

    300

    37

    WC67Y600/7000

    6000

    6000

    5600

    400

    300

    45

    WC67Y700/7000

    7000

    7000

    5600

    400

    300

    45





    Structure principale



        Cet équipement comprend les composants suivants : le circuit hydraulique, le lit, les glisseurs, le conducteur mécanique de bloc de dos, l'ancien lit de rouleau de soutien, électrique, etc. se compose de la colonne gauche, colonne droite, pompe à huile et la travailler-table, le cylindre est fixée dans la colonne. Un bloc mécanique fixxed dans le cylindre, le bloc la distance que mobile était affichage par le compteur de nombre de thec. L'ancien rouleau peut soutenir la plaque d'acier, dispositif de alimentation d'arrêt fixe sur le dos, distance de voyage est montré par le compteur. Le moule supérieur peut être s'ajustent en haut et en bas pour assurer un espace uniforme entre le supérieur et plus bas les moules, pour améliorer l'exactitude d'angle de flexion. La fonction de commande principale : course continue, course simple, avançant la distance petit à petit, commutateur de pied, fonctions à verrouillage automatique.



    Circuit hydraulique



    Circuit hydraulique composé de pompe à engrenages, valve, éléments de tuyauterie et ainsi de suite. La valve hydraulique adopte la série de valve de composition, canalisation fixe vers le haut de vigoureux, la maintient et correction commode. Canalisation hydraulique faites l'acide-lavage, puis pour installer.



    Système électrique



    Le système électrique de dispositif composé de boîte électrique, actionnent la table, tiennent le bouton.

    Les spécifications principales

    La tension de travail de système est 400V 50Hz ;

    La température d'environnement est -5℃~45℃ ;

    Protection différente

    Chaque moteur avec le disjoncteur pour faire la protection courte actuelle ;

    Chaque moteur avec le relais thermique pour faire la protection de charge ;

    Pompe hydraulique inclinant et remise à zéro tous avec à travers des commutateurs de limite pour faire la protection de limite ;

    Le disjoncteur principal de courant électrique avec la libération de shunt, sur tous la table de fonctionnement et le bouton de prise avec le bouton « d'arrêt urgent » à l'extérieur a coupé le courant électrique principal.



    Niveau exécutif de dispositif



    A. GB/T14349-1993 ;

    B. GB17210-7 ;

    C. JB/T14349-1992 ;

    D. GB8768-83 ;

    Niveau actuel d'E. GB5226.1-2002 Native du contrôle électrique du dispositif.



    Fabricants de composantes principales



    Nom composant

    Spécifications

    Rapport

    Type

    incidence auto-dressante de Double-rangée

    Fabricant

    Luoyang soutenant le groupe/Wafang

    groupe d'incidence

    Dureté

     HB220-260 HRC45-50

    Fabricant

    Groupe de sidérurgique de Nanjing

    Huaxiang Cie. de forge en acier, Ltd

    Conseil bas

    parenthèses latérales

    Matériel

    Q235A

    Arts de produit

    Structure soudée, manipulation d'effort,

    sondage de commande numérique par ordinateur et fraiseuse

    Fabricant

    Laminoir de Wuxiyijie

    Production de la Cie., Ltd

    Réducteur de transmission

    Type

    Réducteur cylindrique durci de vitesse

    fabricant

    Jiangsu Guomao, Jiangsu Taixing

    Moteur principal

    Type

    Série de Y

    Fabricant

    Wuxi Hongtai levant la machine

    Système électrique

    Composants électriques principaux

    Siemens

    Sonde de déplacement

    Technologie Cie., Ltd de représentant de Wuxi

    Hydraulique

    système

    Pompe hydraulique

    Type

    Pompe à engrenages

    Fabricant

    Hefei Changyuan

    valve

    Taïwan UOSHEN

    Huile principale

     pompe

    Tige de /piston de cylindre

    45# acier, traitement HRC 48-50 de heatment

    Fabricant

    Jiangsu Jiujiu/Jiangsu Sangpu

    Joints principaux de pompe à huile

    Série de Yx

    Fabricant

    Tintement de Taïwan zim





    Chaîne et emballage d'approvisionnement



    A. Partie du corps : structure principale de lit, dispositif de moteur principal et ainsi on.6, chaîne d'approvisionnement et emballage

    B. Circuit hydraulique.

    C. Système de contrôle électrique (placard, bouton électriques de prise et ainsi de suite).

    D. Composants liés à tout le dispositif : ancien rouleau etc. de soutien.

    E. Les dossiers techniques fournissent par la machine :

    a. Installez le dessin, dessin électronique, référence, certificat, liste de chargement de récipient.

    b. Inspection du matériel, rapport de traitement thermique, essai de machine matériel et ainsi de suite.



    Certains réparés de l'acheteur



    Le travail d'installation de dispositif, de pose de tuyau, de câblage, et autre (incluez la base incluse

    les pièces, jointoyant deuxièmement) doivent de finition sur la tache de l'acheteur.

    B. Le parquet et installent l'arround de barrière de sécurité le dispositif.

    C. Fondre des composants et d'autres pièces nécessaires.

    D.L'huile de lubrification, la lubrification grosse et tellement autres aiment avant.

    E. Fournissez la puissance fournie 380V/50HZ à l'interface d'alimentation secteur de la boîte électrique de dispositif.

    F. Arrangez le travailleur pour faire de la formation sur la tache du vendeur.



    Inspection et garantie



    La durée de la garantie de la machine est à 12 mois (excepté tous pièces et outils de travail consommables) de la date du certificat de la passation de marchandises, excepté n'importe quelle opération de coup manqué de l'ignorance artificielle. Le vendeur est responsable d'arranger et de soutenir tous les frais et dépenses liés aux coûts pour l'exécution et matériaux causés de défectueux conçu de l'exécution pauvre de machineryand/or au cours de la période de la garantie (la réparation, envoyant de nouvelles pièces, etc.)

        Au cas où cela l'acheteur découvrirait n'importe quels défaut et/ou échec des marchandises, l'acheteur informera le theseller d'un tel défaut et/ou échec par fax ou email. Le vendeur réparera ou remplacera les marchandises défectueuses par des neufs de bonne qualité à moins de la semaine 01 après la réception de l'avis de l'acheteur. Au cours de la période de garantie, si la panne s'avère due à concevoir et/ou à fabriquer du produit le vendeur fourni ci-dessus, le vendeur sera responsable pour proposer une solution pour la panne après que les techniciens du vendeur inspectent et confirment les images correspondantes et les indications écrites qui devraient être fournies par l'acheteur. Le vendeur expédiera ses techniciens pour fournir le service sur place d'outre-mer selon la demande de l'acheteur. Le vendeur couvrira les coûts domestiques appropriés de transport, soutiendra ses salaires des techniciens au cours de la période de service et fournira le billet aller-retour. Cependant, l'acheteur aidera les techniciens du vendeur pour appliquer le visa et pour être responsable pour soutenir leurs frais locaux de conseil, de logement et de transport au cours de la période de service, aussi bien que leur fournit le service d'interprétation en conséquence.

          Si toute panne causée autre que concevoir et/ou fabriquer du produit que le vendeur a fourni ci-dessus, sur requête de l'acheteur de service sur place d'outre-mer du vendeur pour les produits vendus, l'acheteur soutiendra (y compris notamment) les dépenses et les responsabilités suivantes : responsabilité d'aider les techniciens du vendeur pour s'appliquer le visa au pays ou le secteur de service et pour couvrir les honoraires appropriés de visa, soutenant les salaires des techniciens du vendeur au cours de la période de service (normalement 70USD/day), fournissant le billet aller-retour, couvrant le conseil local des techniciens, frais de logement et de transport au cours de la période de service, aussi bien que service d'interprétation pour les techniciens.
