Lieu d'origine: | CHINE |
Nom de marque: | JJR |
Certification: | ISO9000 |
Numéro de modèle: | YKD9320E |
Quantité de commande min: | 1SET |
---|---|
Détails d'emballage: | Dans des cas en bois |
Délai de livraison: | 1 mois |
Conditions de paiement: | TTT, L/C |
Capacité d'approvisionnement: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
Surligner: | machine de chamfreinage de dent d'engrenage,Vitesse chanfreinant et machine d'arrondissage |

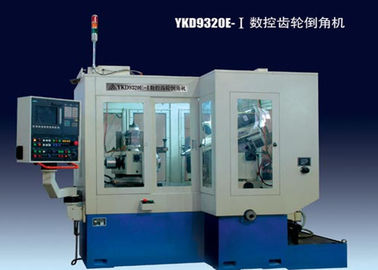

machine de chamfreinage de la vitesse 12KVA avec le système de commande numérique par ordinateur d'axe de Siemens 802d 4, coupeurs d'alliage de carbure
Description :

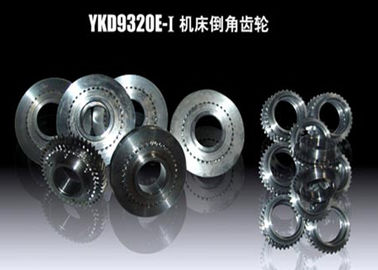

C'est une machine de commande numérique par ordinateur conçue principalement pour chanfreiner les vitesses de décalage dans les réducteurs de transmission utilisés pour des automobiles. Des vitesses à disque et les vitesses d'anneau avec les coins pointus et les coins ronds peuvent être adaptées sur cette machine. Des coupeurs d'alliage de carbure sont mécaniquement maintenus sur la machine. La machine modulaire-est conçue et horizontalement arrangée, et équipée d'une plein-clôture. Le principe de fonctionnement de la machine est dent intermittente au chamfreinage de dent. La machine a équipé des chanfreins d'un système de commande numérique par ordinateur d'axe de SIEMENS 802D 4 simultanément les dents des deux côtés symétriques au sujet du centre de la vitesse étant usinée avec deux coupeurs de fraisage de visage. Le mouvement d'alimentation de la machine est effectué par les coupeurs. Après qu'une dent soit de finition, les axes de coupeur soulagent et les index d'objet pour chanfreiner la prochaine dent. Caractérisé par rendement élevé, qualité de usinage optimisée et opération facile, la machine peut répondre aux besoins de production d'essai de petit sort des produits nouveaux et de production en série.
Caractéristiques :
Diamètre maximal de travail |
millimètre |
φ200 |
Module maximal de travail |
millimètre |
5 |
Trou d'axe de travail |
|
φ90H6 |
Trou d'axe de coupeur |
|
7h24 (chandelle) ISO40 |
Trou d'adaptateur d'axe de coupeur |
|
φ14H6 |
Angle de chamfreinage : coins |
|
80~130° |
Ajustement de l'angle de l'axe de coupeur : horizontal |
|
0~45° |
Traversée de maximum d'axe de coupeur |
millimètre |
200 |
Ajustement vertical de workhead |
millimètre |
150 |
Traversée horizontale de workhead |
millimètre |
200 |
Vitesse d'axe de coupeur |
T/MN |
Jusqu'à 5000 |
Productivité |
teeth/m |
>60 |
Puissance totale de machine |
KVA |
12 |
Dimensions hors-tout (L×W×H) |
millimètre |
2100×1650×2140 |
Poids net |
kilogramme |
4500 |
Profil d'entreprise :
La société de Heng Yong a recueilli beaucoup d'experts expérimentés. Cette équipe est avance par des personnes ont au-dessus des décennies d'expérience, et rempli de jeunes, énergiques ingénieurs. Avec la capacité forte de recherches et de se développer, notre société a déployé des efforts extraordinaires sur développer les ensembles complets de machines de vitesse. Maintenant nous pouvons fournir notre client les produits principaux comme suit : Embrayez Shapers, les générateurs droits de pignon conique, les générateurs de pignon conique de spirale, les broyeurs de pignon conique de spirale, les appareils de contrôle hypoïdes de vitesse, les rodoirs de vitesse, la vitesse éteignant la presse, les machines de chamfreinage de vitesse, la vitesse Hobbers, les machines aiguisantes, les centres d'usinage verticaux et horizontaux, les ralentisseurs spéciaux de précision, le petit pain Stander pour le bout droit sans couture de tube réduisant le moulin, la famille d'accouplement de vitesse, les dispositifs de bas entraînement et l'équipement de protection environnemental de 16 sortes, plus de 30 familles, et plus de 150 types et caractéristiques. Le foyer de société sur développer les machines résistantes et grandes de vitesse de commande numérique par ordinateur, qui sont eus un besoin urgent par le gouvernement et font pour s'industrialiser dès que possible, fournissent une grande variété de machines avancées de vitesse au marché. La société emploie le principal 3D concevant le logiciel pour se développer et concevoir. La société combine la production avec la recherche et développement en coopérant avec l'université de TIANJIN et d'autres universités depuis de nombreuses années.
