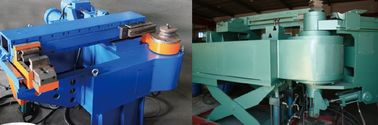

Chaîne de production de recourbement de panneau de membrane de tube de C résistante à la chaleur

Chaîne de production de recourbement de panneau de membrane de tube de C résistante à la chaleur



 caractéristiques (de Ⅰ)

  Le dispositif est fourni par la manière a ouvert le moule haut et haut/bas du moule de dessous. Ce qui est très commode pour le système réduit de la courbure de coude de R demoulding. Le point de contrôle, l'utilisation de l'encodeur d'impulsion, vitesse se plie, pression de propulseur avec la valve proportionnelle d'importation. Paramètres réglés par l'écran tactile.

    but (de Ⅱ)

     Le dispositif est principalement utilisé dans le surchauffeur, réchauffeur, traitement de sperpetuator d'économiseur de chaudière de grande capacité de centrale.

     Les matériaux de tuyau de B sont l'acier au carbone (20G, SA210A, SA178C, etc.), l'acier allié résistant à la chaleur (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, etc.), l'acier inoxydable (SA213-TP304H, TP321H, TP347H, TP347HFG à grain fin mince) et ainsi de suite.

    Caractéristiques de tuyau de C : Diamètre extérieur : Φ32 | Φ76

                                        Épaisseur : 3,5 | 14mm

    D la machine est équipé de la chaîne de production de serpentuator

Ⅲ les impératifs techniques et les spécifications techniques principales :

  (Ⅰ) les paramètres principaux de la cintreuse de amplification hydraulique de commande numérique par ordinateur :

    Un tuyau en dehors de diamètre : Φ32 | Φ76

    Épaisseur de B : 3,5 | 14.0mm

    Rayon de cintrage de C : 32 | R250

    Rayon de cintrage de D : Quand ≥ 0,1, R/D de t/D = 1,2

    Angle de flexion d'E : Angle de flexion de produit : ° 180

    Angle de courbure disponible de machine de F : ° 195

    Précision d'angle de flexion de machine de G : ° du ± 0,1

    Vitesse de recourbement de H : 1 | 4rpm, 4rpm de retour

    Je siffle le matériel : acier au carbone, acier faiblement allié, acier allié résistant à la chaleur, acier inoxydable

    Longueur de J de tuyau droit joint : 30m | 90m

    Alimentation de K : La commande numérique par ordinateur de alimentation, qui donnent les directions au moyen de système de commande numérique par ordinateur de machine à cintrer, chargeant de la cintreuse étire à l'appareil de alimentation. La durée de alimentation d'un moment : le plus grand ≥ 20 m (utilisant l'alimentation de roue)

       une vitesse d'alimentation : 40m/min | 0.5m/min réglable

       exactitude d'alimentation de b : ± 1mm/10m, longueur d'alimentation d'OR des mètres d'un time> 19 (la longueur de l'ouvert-alimentation)

    L section droite minimum entre deux coudes adjacents : 100mm

    Moment de flexion de M : 8t.m la plus grande capacité de recourbement de tuyau devraient prendre en compte la longueur de rangée de tube de 19m et la longueur totale des facteurs de 90m .etc.

    Méthode de recourbement de N : amplification froide

         une force de titre : 0 | 25t, soit réglable à l'angle de flexion différent et pré-sélectionné pour rencontrer différents angles d'un tuyau

         course de amplification de b : 700mm

         la bride de propulseur de c peut être règlement niveau du bloc. Le mode de recourbement peut être divisé en deux moitiés pour la cérémonie entière, le dégagement net ne devrait pas être moins de 80mm après la séparation. Usinez la structure de lit de tour peut satisfaire le processus de serpentuator avec plus le ° de 180 ou rince un certain nombre de différents angles. La distance entre le dispositif de alimentation de commande numérique par ordinateur et le centre du tuyau de recourbement : ≤ 2,5 mètres.

     Système de contrôle d'O : Commande numérique par ordinateur

     Direction de recourbement de P : tournez gauche ou tourne-à-droite sans force externe artificielle pour finir un recourbement ancien.

     Q le contrôle du mécanisme de courbure :

          a. la rangée de tuyau de multi-enveloppe de toute l'information de dessin a pu être entrée : comme l'angle de flexion, longueur droite.

          b. toute l'action impliquée pliant la production peut être commandée, y compris des coups de pied-, alimentation, maintenant, mode, recourbement, amplifiant et ainsi de suite. ce qui pourrait se relier sans à-coup.

critères d'évaluation de coude (de Ⅱ) :

      Un roundness≤ 10%

                                         Dmax-Dmin

           Arrondi = 2x ------------------------------ x100%

                                         Dmax + Dmin

         Là où : Dmax ----- le plus grand diamètre de la courbure, millimètre ;

                      Dmin ----- le plus de faible diamètre sur l'avion transversal de Dmax ; millimètre ;

      B tout point de diamètre minimum Dmin de courbure calculé par la formule suivante :

       ≥ 0.895Dw +0,233 t (épaisseur de Dmin de paroi minimum de t de tube droit, Dw- en dehors de diamètre nominalement de tuyau droit) ;

      C la courbure R = 1.2D permettent le département de éclaircissement de mur :

            Partie latérale pour laisser amincir : × du ≥ S de SA (1-10%)

          Là où : épaisseur de paroi latérale de SA-coude ;

                       S- de tube rayon droit réellement

      D le système a une fonction complète d'auto-diagnostic de défaut, qui pourrait montrer le code de défaut et le statut de surveiller l'I/0 du PLC.

      E tout le genre d'objet sur la plate-forme de dispositif ont le logo chinois ou le logo de graphique :

      F l'équipement devrait être actionné de deux manières d'opération converties entre l'un l'autre.

        une arme semi-automatique : ce mode de fonctionnement peut réaliser l'opération étape-par-étape automatiquement.

        b manuellement : Chaque action doit être basée sur le bouton correspondant.

     G la procédure devrait prendre en compte le verrouillage nécessaire et la fonction commune pour assurer la sécurité d'opérateur et d'équipement.

     Circuit pneumatique de H conçu par la pression 4Kg/cm2

     I R = 40 | tube de serpentuator 250 plié automatiquement.

     Le coude ovale de J, l'éclaircissement ne devrait pas être moins que les conditions suivantes :



Rayon de cintrage relatif	Ellipticité	Taux de éclaircissement maximum
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
